UTRANS-6000p
UTRANS-6000p는 Reconfigurable WDM 광전송장비로서 파장분할다중화 방식을 이용하여 100G 이하의 SDH/OTN/Ethernet 신호 [ 동기식 디지털 계위(STM-1, STM-4, STM-16, STM-64, STM-256), 광 전달계위(OTN2, OTN3, OTN4), SAN(1/2G-FC) 및 Ethernet(1GbE,10GbE,100GbE) ]를 종속신호로 하는 80채널용 ROADM 장치이다. 전송 거리는 최대 960km이며 무중계 250km 전송이 가능하다. Long haul, 도권망 및 Metro 구간에 운용되어진다.스위칭부는 O-O-O 방식으로 모든 신호에 대한 Non-blocking 스위칭 매트릭스 구조이며, 수용되는 모든 파장의 분기/결합이 가능하도록 파장 선택이 가능한 WSS(Wavelength Selective Switch)가 사용되었고, 최대 9방향에 대하여 분기/결합이 가능하다. 주요부 이중화 구성으로 시스템의 안정성 및 신뢰성이 높고, 원격 소프트웨어 업그레이드 및 One Click Provising 기능 제공으로 운용의 편리성을 제공한다. P-T-P, RING, MESH 등 다양한 망 구성을 지원하며 최대 8Tera/s의 전송이 가능하다.

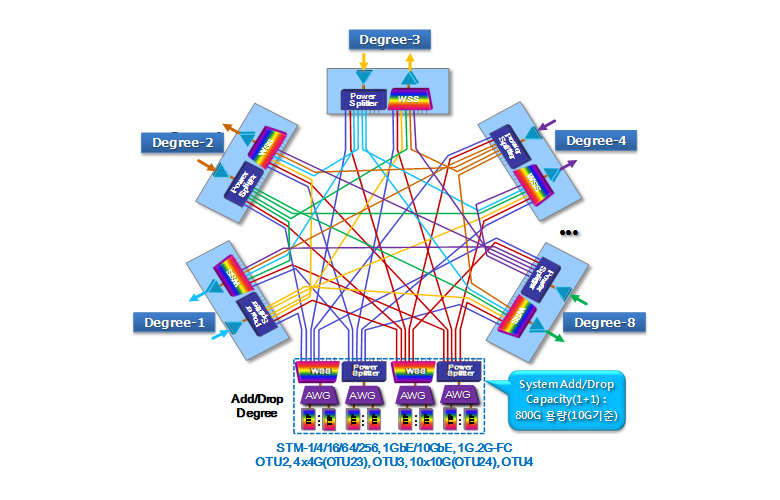

망 구성도
시스템특징
- 하나의 유니트로 파장에 상관없이 사용이 가능한 유연성 확보를 위해 Tunabe Transponder 적용
- Colorless, Directionless 등 다양한 기능지원
- 3R 기능없이 광학적 광증폭 중계로 12 Span 최대 960Km(@ 18dB OSNR) 전송가능
- 800G (OTN-2 / 10G 기준), 8Tera(OTN-4 / 100G 기준) 급 전송 용량 (80채널)
- 단일카드에서 다양한 종류의 신호 혼용 수용과 ODUflex Subrate Mux 제공으로 파장 사용 효율 극대화
- WSS 사용으로 망구성의 용이성 및 망 생존성 극대화 제공
- 점대점, 환형망, 복합 환형망 및 메쉬망 제공
- 이중화 기능을 제공하지 않는 신호에 대하여 수동/능동 절체기를 이용하여 1+1 절체기능 제공(절체시간 50ms이내)
- ANTD(Auto Network Topology Discovery & Delete) 기능 제공
- EOCP(End-to-End One Click Provision) 기능구현으로 효율적 망운용 및 회선 수용 기능을 제공
- APSC(Auto Optical Power Spanning Control) 기능으로 OpEX 절감
- ACPE(Auto Channel Power Equalization with VOA, OCM) 기능으로 OpEX 절감
- 계측기능(OSA) 및 조정기능(거리측정 가변색분산)을 제공하여 사전 성능저하 검출과 운용 유지보수 용이성 제공
주요사양
|
DESCRIPTION | |
|
채널 전송용량 |
- STM-1/4/16/64/256 - 10 Gigabit Ethernet 또는 100 Gigabit Ethernet |
|
선로 전송용량 |
- 800Giga : 10Gbps x 80 Channel (Pass/Through 포함) - 8Tera : 100Gbps x 80 Channel (Pass/Through 포함) |
|
지원 프로토콜 |
- 3R 방식 : STM-256, STM-64, 10GbE, 100 - Subrate 방식 : STM-1, STM-4, STM-16, GbE |
|
지원 망 |
- 점대점, 선형망 - 환형망 : Ring - 복합망 : Ring-to-Ring, Mesh |
|
전송거리 |
- 무중계 80Km 이상(선로 감쇄조건 : 0.275dB/Km), 증폭기 사용시 최대 640Km(8-SPAN) |
|
보호절체 |
- 1+1 유니트 절체, 비절체는 ESPS 지원 - SNCP 경로 절체 - 절체 시간 : ≤50ms |
|
채널 파장 |
- ITU-T G.692를 따르며 50GHz 간격, 80 Channel |
|
Line Optics |
- 10G, 40G,100G DWDM 광 특성 만족(with default FEC) |
|
Client Optics |
- 850nm, 1310nm SR/IR, 1550nm LR |
|
Optical Amplifier |
- 전치 증폭기(인라인 증폭 기능 포함), 후치 증폭기, 라만 증폭기 |
|
망 감시 채널 |
- 파장 : 1510nm 대역 - 속도 : 33Mbps(HDLC) |
|
EMS interface |
- LAN |
|
회선구성 방안 |
- Client간 One-Click Provisioning에 의한 회선 구성 |
|
OSS Interface |
- TL-1 |
|
CIT/EMS |
- CLI/GUI user interface 지원 - 장애 관리, 구성 관리, 보완 관리 - Remote Download, Backup & Restore |
|
온도 및 습도 |
2~50℃, 20~80% |
|
장치 소음 |
자사기준 (장비 전방 1M 측정값) 70dB(A)미만 |
|
EMI/EMS,전자파 |
전자파 장애 방지기준, 정보통신부 고시 A급기기 기준적용 |
|
입력 전압 |
-48V DC(-43.5 ∼ -54V), 이중화 공급 |
|
절연 저항 |
100㏁ 이상 (DC 500V 기준) |
